磁気SMED速い型の変更システム、120トンの磁気締め金で止める装置

射出成形機械磁気SMEDシステム

何が速い型の変更システムのために磁気プレートであるか。

速い型の変更システムは射出成形機械に、機械打つダイ カスト加えられる
安全達成する型のチェンジャーとの磁気プレートの互換性があるによる機械そして回転機械速く
そして大きい型のための便利な取り替え、速い型の変更の効果を達成するため。

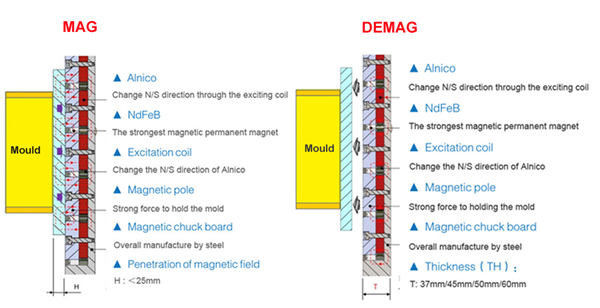

磁気プレートは電気脈拍の開始のシステムを締め金で止める磁気速い型の新型である
そして最後の磁力。磁気回路は別の特徴の使用によって設計されている
永久マグネット材料。内部磁界ラインの配分はによって制御される
電子制御システム。システムは内部バランスに達し、次に磁力をに使用する
型を握りなさい。

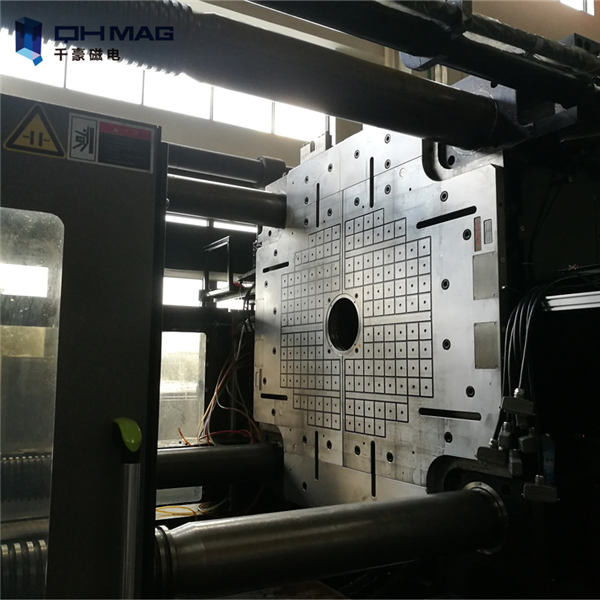

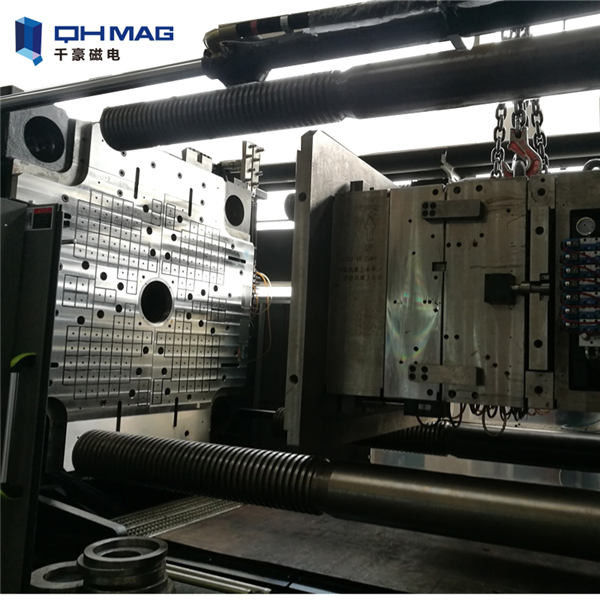

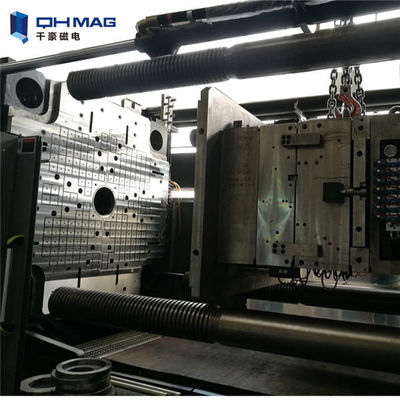

磁気締め金で止めるシステムが注入機械の型を修理するのに使用されている。磁気プレートある
従来の注入機械のために設計されているおよび変更型、複雑な操作および低い保証の長い作業時間のための解決を与えるため。このシステムは固定版として永久マグネット吸盤を使用する
磁化および消磁の簡単な行為による移動版は、ちょうど、全く3分の型を変えることができる型を修理したり及び変える。磁気プレートの射出成形機械はある
3分へのしかし元の構造を変えないで改善された型の変更の時間、それは実用的である
便利。

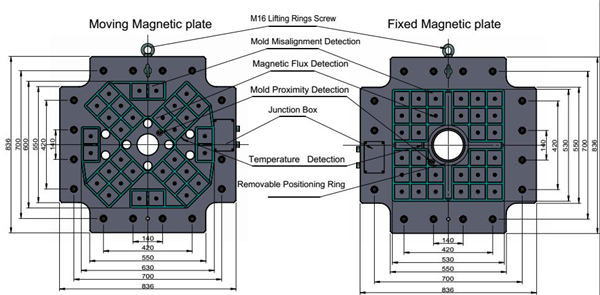

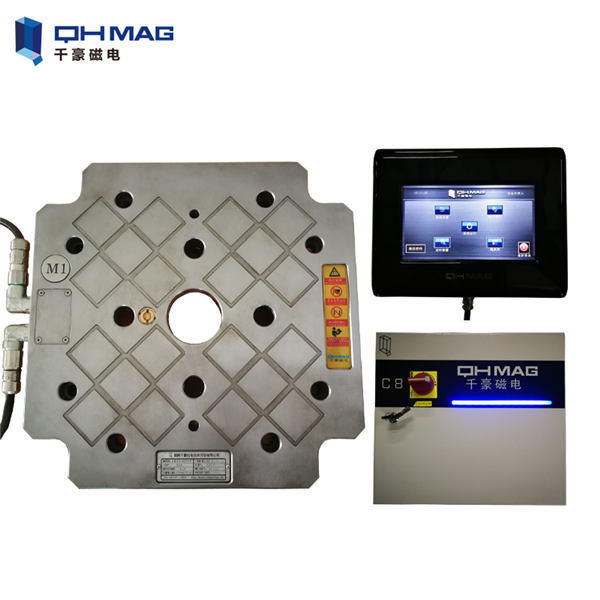

速い型の変更のシステム コンポーネント:

磁気プレートの技術的な変数

磁気締め金で止めるシステムの利点

1. 容易な取付け
それは型への変更、出現を変える必要性を要求しないし、構造、必要性の穿孔器は射出成形機械の背面パネルによって通される穴またはTスロットのボルトによって、ちょうど磁気プレートを固定しない。

2. 高い安全
磁気速い型の変更は電気脈拍すぐに活動化させるシステムをであるElectro-permanent磁石システムによって制御される（磁化）:型は永久的な磁石の自然な力によって握られる。締め金で止める力は電源がない時一定している残る、保ち、強い絶えず磁力とき電源遮断にまだ時間および温度要因によって消えないまたは損失ある。

3. 高性能
システムを締め金で止める磁気速い型を型の変更の効率を非常に改善できたり徹底的に減らす慣習的なプロシージャと比較される型の転換の時間（90%まで）を使用しなさい。QMCSは締め金で止める全接触表面を使用して握られる均一型を保証する。均等性の型を締め金で止めることは最初の型が付いている良質の部品を得ることを割り当てる。2つの型の半分は完全に一直線に並ぶ:型および機械の摩耗を維持する摩擦は最小になる。通常締め金で止める型の変更および型は3分だけを、大きい型の変更必要とする10分だけを必要とする。

4. スペースを節約しなさい
磁気プレートの厚さは約37-50mmのスペース小さいである。システムを締め金で止める磁気速い型はプラテンを使用しないし、他の空気および油圧部品は、より多くのスペースを節約し、すべてのペリフェラルを射出成形機械の型の作るために維持および操作のために容易である。

5. 容易な操作

磁気速い型締め金で止めるシステムは強さの形そしてサイズの型を締め金で止める。容易の単一オペレータは機械の中で働かないで安全に操作を、行い。

6) 経済的および実用的
磁気クイック チェンジ型システムを意味する維持の費用およびブラケット、消耗品、締める物の管理を除去することを使用しなさい。固定するのに電気が使用され、型が正しい位置に安全に握られればだけ、締め金で止めを解放することはもはや電気を使用する必要がない。磁気チャックの塗布の温度は150°Cまで最高、機械重量60トンからから5000トンできる。
