Product Details
起源の場所: CN
ブランド名: QHMAG
証明: CE
モデル番号: QEMP-QMCH
Payment & Shipping Terms
最小注文数量: MOQ 1のセット
価格: USD $1,000~$10,000
パッケージの詳細: ブラケットおよび木の場合
受渡し時間: 15-45日は設計によって、決まる
支払条件: L/C、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1ヶ月あたりの15セット
適用: |
プラスチック産業射出成形 |
特徴: |
蜜蜂の巣磁気プレートすべての鋼鉄 |
注入率: |
0-220rpm |
材料: |
アルニコおよびNdFeB |
品質保証: |
1年 |
証明: |
CE, ISO9001 |
電圧: |
220V/240V/360V/440V |
利点: |
安全、有効省エネ |
注入の重量: |
300g/s | 1500g/s |
適用: |
プラスチック産業射出成形 |
特徴: |
蜜蜂の巣磁気プレートすべての鋼鉄 |
注入率: |
0-220rpm |
材料: |
アルニコおよびNdFeB |
品質保証: |
1年 |
証明: |
CE, ISO9001 |
電圧: |
220V/240V/360V/440V |
利点: |
安全、有効省エネ |
注入の重量: |
300g/s | 1500g/s |
労働環境および働く効率の改善
1。ボルトを使用して型の変更は堅く、危ない、不正行為の1つであるかもしれない。自動型クランプの適用は皆が型をボタン操作によって変えるように、背中の痛みおよび汗もたらされたスリップを防ぎ、仕事の環境を改良するようにする。
2.生産性は用具を捜すの救う時間の用具の結果なしでので仕事改善することができる。
3.静止したタイプ クランプおよび自動スライドのタイプは作業時間を減らし、生産性を改善するために操業中止側面で仕事を除去するために締め金で止める。さらに、1人による型の変更はまた可能である。
4。自動型クランプの適用は皆が仕事の標準化をもたらす同じ締め金で止める力によって型を取付けるようにする。
速い型の変更システムはあなたの必要性を満たすために最大限に活用した
成形機および型の工具細工の選択の変わるある。製造業者に速い転換のための組織の違った方法がある。QHMAGはあなたの状態および条件をでき、あなたのプロセスおよび操作のための最適の自動型変更システムを開発し–型クランプを評価する、クランプ死ぬか、または磁気クランプ利用する。自動クランプから完全な型の変更システムへの、私達は費用を下げ、安全を改善し、そして生産性を後押しする解決を組み立ててもいい。
| Comparism | 磁気プレート蜜蜂の巣 | 標準的な磁気プレート |
| 剛性率及び安定性 | 二重側面の磁気吸引の構造が付いている蜜蜂の巣のタイプは、背部の磁石より強い、従って版の剛性率を改善する、一緒に結合され相互振動およびオフセットを避けるバックプレーンおよび射出成形機械の型、磁気版は。 | 版のまわりで留まるねじを、版の真中に苦境ねじである場合もない固定しなさいそうすればときだけ開いた型十分に変形を避けるために型板を保証できない。 |
| 容量及び多様性 | 厚さ37mmは、イジェクターの棒の開始打撃、最高の減少および注入の口輪の拡張、プラスチック温度のよりよい制御の量を高めた | 厚さ45mmは、容量小さい、従って型の範囲は磁気プレート蜜蜂の巣よりより少なく対応している。 |
| 耐用年数 | 単一構造で作成される:CNCは樹脂、ガスケット、ねじ、黄銅または他の材料無しで金属で、機械で造り、完全に作られる。それは非常に信頼できる:部品は摩耗、変形または熱拡張に応じてない。 | 表面は老化する危険の樹脂のpottingによって、密封される。 |
| Quality&の効率 | 磁力、型の安定性を維持する、相互振動およびオフセットを避ける除去プロセスの背部吸引機能と両面。 | Single-sided磁気は、同じ単位面積の磁力10%-15%を減らした |
| 力を締め金で止めること | 型についてのサイズがより強力な締め金で止める力と、型板ある、蜜蜂の巣構造は磁気プレートの剛性率そして強さをそれ自身、また磁力は適度なレイアウトに集中することができる保障する従って磁気プレートの内部最大限に活用される、 | 力を締め金で止める通常の構造は均一分散し、 |
| 人員操作 | 理性的なパスワード承認の、キー マネージメントの不便のための必要性を使用中の、LCDの遠隔コントローラーによって型の実時間量的なフィードバックの状態およびすべてのセンサー除去して、それはより直観的である | 機械制御箱、ボタン制御は、型の状態の実時間反作用の量を示すことができない |

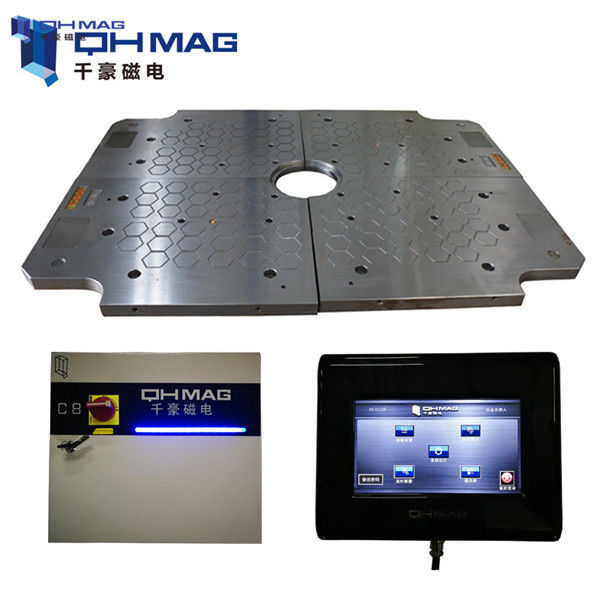

速い型の変更のシステム コンポーネント
| 標準的な構成 | ||
| 磁気プレート | 1セット | Moveabla及び固定側面の、上部及び下の側面 |
| 主制御のキャビネット | 1セット | 4、8の12のチャネル。 |
| 遠隔コントローラー | 1セット | 機械タイプおよび理性的なLCDの接触タイプ |
| Connecionケーブル | 1セット | 制御ケーブル、送電線、信号ケーブル、等。 |
| 付属品 | 1セット | 取付けねじ、リングを置く土台リング |
| 任意構成 | 任意機能 | |
| 落下防止の鎖 | 温度の検出 | ミスアラインメントの検出 |
| 揚げべらは死ぬ | 近さの検出 | 力の強さの検出 |
| 腕は死ぬ | 磁気飽和 | 磁束の検出 |
磁気プレートの技術的な変数
| 項目 | 標準的な磁気プレート | 磁気プレートCelluar | 磁気プレート全鋼鉄 | ||||
| ポーランド人のサイズ | 50*50mm | 70*70mm | 80*80mm | 70mmの六角形 | 50*50mm | 70mmの六角形 | |
| 磁気強さの単位面積 | 16kgf/cmの² | 16kgf/cmの² | 16kgf/cmの² | 15kgf/cmの² | 15kgf/cmの² | 15kgf/cmの² | |
| ポーランド人ごとの磁気強さ | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| 磁気プレートの厚さ | 35、45mm | 50mm | 52mm | 37mm | 37、47mm | 48mm | |
| 磁束の浸透深さ | 15mm | 18mm | 20mm | 18mm | 18mm | 18mm | |
| イジェクターの穴 | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | |
| 制御システム | Contorlの主要なキャビネット | C4 | C4/ C8 | C8 | C4/ C8 | C4/ C8 | C4/ C8 |
| 遠隔コントローラー | QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
QRC-A QRC-AC |
|
| 最高。働く温度 | 120℃、150℃ | ||||||
| 標準的な電圧 | AC 220V~480V、50/60HZ | ||||||
| 近接センサー | ≤5000KN | 1pc | 1pc | - | 1pc | 1pc | 1pc |
| >5000KN | - | 2pc | 2pc | 2pc | 2pc | 2pc | |
| 間隔の感知 | 0.2mm | ||||||
| 温度検出器 | 標準、60からの200度への検出の温度 | ||||||
| 転位センサー | 標準、検出の正確さ0.1mm | ||||||
| 磁気飽和センサー | 標準は、電流が飽和するかどうか検出する | ||||||
| 磁束センサー | 任意、磁束の変更を検出しなさい | ||||||
| 力の測定 | 任意、磁力の強さを検出しなさい | ||||||
| のための表面シール材料磁気プレートの両側 | 前側の表面材料 | 樹脂 | 樹脂 | 樹脂 | 金属 | 金属 | 金属 |
| 裏側の表面材料 | 金属 | 金属 | 金属 | 金属 | 金属 | 金属 | |
磁気締め金で止めるシステムの利点
1. 容易な取付け
それは型への変更、出現を変える必要性を要求しないし、構造、必要性の穿孔器は射出成形機械の背面パネルによって通される穴またはTスロットのボルトによって、ちょうど磁気プレートを固定しない。
2. 高い安全
磁気速い型の変更は電気脈拍すぐに活動化させるシステムをであるElectro-permanent磁石システムによって制御される（磁化）:型は永久的な磁石の自然な力によって握られる。締め金で止める力は電源がない時一定している残る、保ち、強い絶えず磁力とき電源遮断にまだ時間および温度要因によって消えないまたは損失ある。
3. 高性能
システムを締め金で止める磁気速い型を型の変更の効率を非常に改善できたり徹底的に減らす慣習的なプロシージャと比較される型の転換の時間（90%まで）を使用しなさい。QMCSは締め金で止める全接触表面を使用して握られる均一型を保証する。均等性の型を締め金で止めることは最初の型が付いている良質の部品を得ることを割り当てる。2つの型の半分は完全に一直線に並ぶ:型および機械の摩耗を維持する摩擦は最小になる。通常締め金で止める型の変更および型は3分だけを、大きい型の変更必要とする10分だけを必要とする。
4. スペースを節約しなさい
磁気プレートの厚さは約37-50mmのスペース小さいである。システムを締め金で止める磁気速い型はプラテンを使用しないし、他の空気および油圧部品は、より多くのスペースを節約し、すべてのペリフェラルを射出成形機械の型の作るために維持および操作のために容易である。
5. 容易な操作
磁気速い型締め金で止めるシステムは強さの形そしてサイズの型を締め金で止める。容易の単一オペレータは機械の中で働かないで安全に操作を、行い。
6) 経済的および実用的
磁気クイック チェンジ型システムを意味する維持の費用およびブラケット、消耗品、締める物の管理を除去することを使用しなさい。固定するのに電気が使用され、型が正しい位置に安全に握られればだけ、締め金で止めを解放することはもはや電気を使用する必要がない。磁気チャックの塗布の温度は150°Cまで最高、機械重量60トンからから5000トンできる。
| カスタマ情報 | ||||||
| 会社名 | 会社所在地 | |||||
| 連絡窓口 | 電子メール | |||||
| 電話 | ファクシミリ | |||||
| 射出成形機械情報 | ||||||
| IMM Brand&Model | ||||||
| 開始力 | kN |
|
||||
| 力を締め金で止めること | kN | |||||
| ノズル力 | kN | |||||
| イジェクター力 | kN | |||||
| 型容量 | mm | |||||
| 型の最高温度 | ℃ | |||||
| バックの版のデッサンを囲みなさい | ||||||
| 型情報 | ||||||
| 型変数 | 長さ（mm） | 幅（mm） | 高さ（mm） | |||
| 型の最高のサイズ | mm | mm | mm | |||
| 型の最低のサイズ | mm | mm | mm | |||
| 型の最高重量 | kg | 型の最低の重量 | kg | |||
| リングを集中させる型の直径 | mm | 型の裏地板材料 | ||||
| インシュレーション・ボードが付いている型 | 肯定 いいえ |
自動糸のdemoulding構造が付いている型 | はいいいえ | |||
